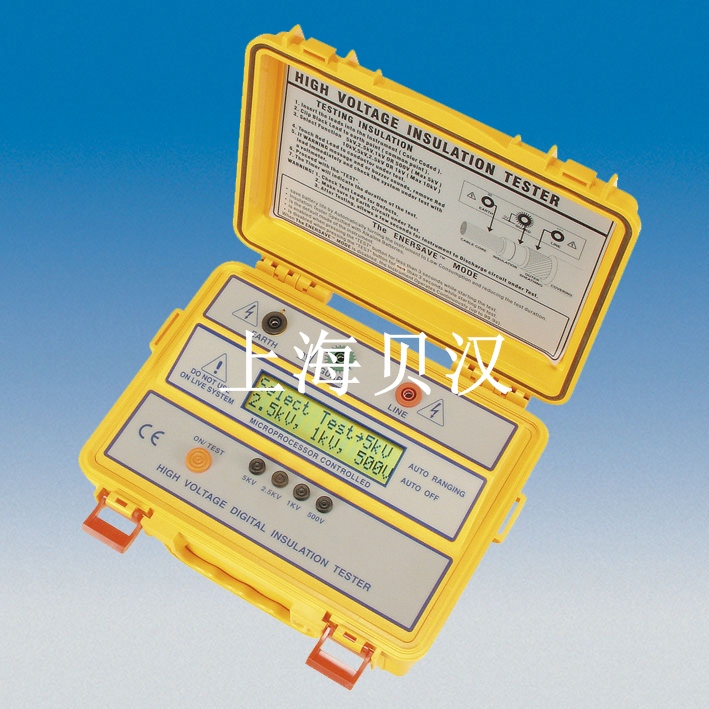

5000V绝缘电阻测试仪4103IN
型 号：4103IN
4103IN绝缘电阻测试仪
5000V/2500V/1000V/500V绝缘测试
可用于电缆绝缘电阻测量，最高绝缘电阻达300GΩ。
显示测量时间，默认设置为10秒，可选最长测量时间达100秒。
条状图显示测试线电压从最高至0，直观方便。
仪器有GUARD接地端口，以防泄漏电流对测量数据的影响。
仪器有GUARD接地端口，以防泄漏电流对测量数据的影响。
详细介绍
|
下载中文说明PDF
|
下载英文说明PDF
|
5KV High Voltage Insulation tester
5KV高压数字兆欧表
5KV高压数字兆欧表
产品型号：4103IN
5000V/2500V/1000V/500V绝缘测试仪
功能与特点：
◇高压数字绝缘电阻测试仪
◇2行*16字的大屏幕液晶显示
◇屏幕同时显示测试电压、绝缘电阻值、测量时间和测试线电压条状图。
◇2行*16字的大屏幕液晶显示
◇屏幕同时显示测试电压、绝缘电阻值、测量时间和测试线电压条状图。
◇微处理器控制设计。
◇绝缘电阻测量可选4 个电压档位：0.5/1.0/2.5/5.0KV
◇尤其适合电缆绝缘电阻测量，最高绝缘电阻达300GΩ。
◇尤其适合电缆绝缘电阻测量，最高绝缘电阻达300GΩ。
◇显示测量时间，默认设置为10秒，可选最长测量时间达100秒。
◇条状图显示测试线电压从最高至0，直观方便。
◇仪器有GUARD接地端口，以防泄漏电流对测量数据的影响。
◇仪器有GUARD接地端口，以防泄漏电流对测量数据的影响。
◇有外来电压警告功能。
◇仪器盖上附有电缆绝缘测试示意图，方便用户操作。
◇仪器盖上附有电缆绝缘测试示意图，方便用户操作。
◇功耗低，省电。
◇过载保护设计。
◇电源不足显示。
◇自动关机功能，以节省电池。
◇仪器配有高电压安全测试夹。
◇提供出厂质量合格证书和一份检测报告。
◇仪器配有高电压安全测试夹。
◇提供出厂质量合格证书和一份检测报告。
◇符IEC/EN/61010-1和CATIII安全标准。
技术参数：（23℃±5℃≤80％RH）
|
测量档位
|
0.5kV
|
1kV
|
2.5kV
|
5kV
|
|
测量范围
|
0-30GΩ
|
0-60GΩ
|
0-150GΩ
|
0-300GΩ
|
|
精度
|
±5%
|
|||
|
短路电流
|
1mA
|
|||
|
操作环境
|
-15℃-55℃，80%RH
|
|||
|
仪器供电
|
1.5V(AA)×8节电池
|
|||
|
外形尺寸
|
250×190×110mm
|
|||
|
重量
|
约1670g
|
|||
|
附件
|
测试线1组，说明书1本，肩带1条，电池一组
|
|||
标准配置：
1台4103IN高压绝缘测试仪器
1套测试线
8节电池
1套中英文使用手册
电缆绝缘电阻测量方法示意图：
如果测试线未搭接绿色接地端子 (GUARD) ， 被测体表面会造成泄漏电流产生，测量所得 数值将不稳定，造成误差。
如果测试线有搭接绿色接地端子 (GUARD) ， 被测体表面避免了泄漏电流产生，可以测量 精确的数值，如下图：
