188FFF电缆追踪器
型 号：188FFF
188FFF电缆追踪器，电力信号跟踪仪，电缆识别器，插座识别器，漏电开关识别器
188FFF由发射器和接收器两部份组成
发射器插入指定插座，接收器追踪电缆信号，直至找到相应目标
电缆跟踪，查找漏电保护开关位置，确定配电柜开关位置
详细介绍
|
下载中文说明PDF
|
下载英文说明PDF
|
产品视频演示
|
Cabletracer
Fuse, Circuit breaker and fault finder
带电电缆追踪器（漏电保护器查找）
Fuse, Circuit breaker and fault finder
带电电缆追踪器（漏电保护器查找）
产品型号：188FFF
发射器插入指定插座，接收器追踪电缆信号，直至找到相应目标
发射器插入指定插座，接收器追踪电缆信号，直至找到相应目标
三大功能：电缆跟踪、确定配电柜开关位置、查找接地线是否漏电

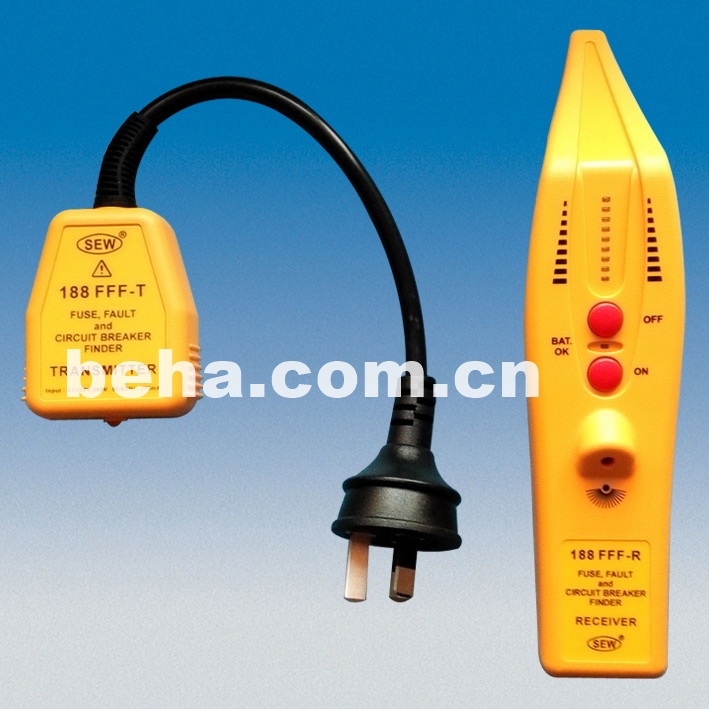

188FFF电缆追踪器包含发射器（Transmitter ） 和接收器（ Receiver）两部份。
发射器由其连接的主电源电路取得电源不需要电池。它所产生的调谐频率为10KHz ，接收器的侦测器位于顶端，收到的讯号振幅可显示于带状的 LED上，越多LED闪亮，代表讯号越强。
产品特点：
1.188FFF电缆追踪器造型优美，符合人体工程学，无论直立着或平持，检测都非常方便省力 .
2.LED灯和蜂鸣器双重响应，非常明确易于辨识。
产品用途：
1.通常在新建筑完成时，断路器箱（俗称总开关）需要进行各开关的标示时，使用T188为最佳选择。
2.在开关箱未标示或标示不明的环境下，想要确认电器设备连接的开关，以便关闭电源，进行电器设备修理。此时，可予以应用。
3.查找插座对应的线缆走向，寻找对应的漏电保护器。
4.检查接地是否不良。
应用举例：
1.将发射器（ Transmitter）插入插座。
2.打开总开关箱，手持接收器（ Receiver），按下ON 键，此时三长声进行自我测试完成。
3.将接收器前端靠近断路器开关箱，逐一检测断路器，如果发现 LED亮得最多，且声音最急促响亮，即表示该断路器连接到发射器对应的插座，就可进行确认，予以标示或其他操作。
产品规格：
接收器188FFF-R（Receiver）
|
接受频率
|
10KHz
|
|
LED数
|
9
|
|
蜂鸣器
|
1
|
|
电源指示灯
|
1
|
|
启动键
|
1
|
|
开关键
|
1
|
|
使用电池
|
1节 9V电池（6F22 006P）
|
|
外形尺寸
|
200×50×40×mm
|
|
重量
|
约112g
|
发射器188FFF-T（Transmitter）
|
适用电压
|
110V～240V/AC（50/60HZ）
|
|
发送频率
|
10KHz
|
|
外形尺寸
|
60×50×33mm
|
|
重量
|
约134g
|
标准配置：
1套188FFF电缆追踪器
1节9V电池
1个吸塑包装盒
1套中英文使用手册
检测接地线是否漏电 查找漏电保护器开关位置
