2/12查线对线器
型 号：2/12
2/12对线器，查线器
一次12根线缆对线识别
电线电缆识别器
线缆故障查寻，短路故障和开路故障
线缆导通测试
详细介绍
|
产品视频演示
|
Wire Sorter
特别推荐产品 ☆☆☆☆☆
集三大功能：电线电缆对线，线路短路开路查寻，线缆通断测试
用于一束同一颜色电线的区分与对线及判断线与线之间的短路或开路测试
产品广泛应用于电力网络、通信网络、布线工程等领域查线与对线工作
产品已应用于全国各大电力系统和供电系统，获得广泛好评
2/12查线对线器/电线电缆识别器
产品型号：2/12 产地德国
功能与特点：

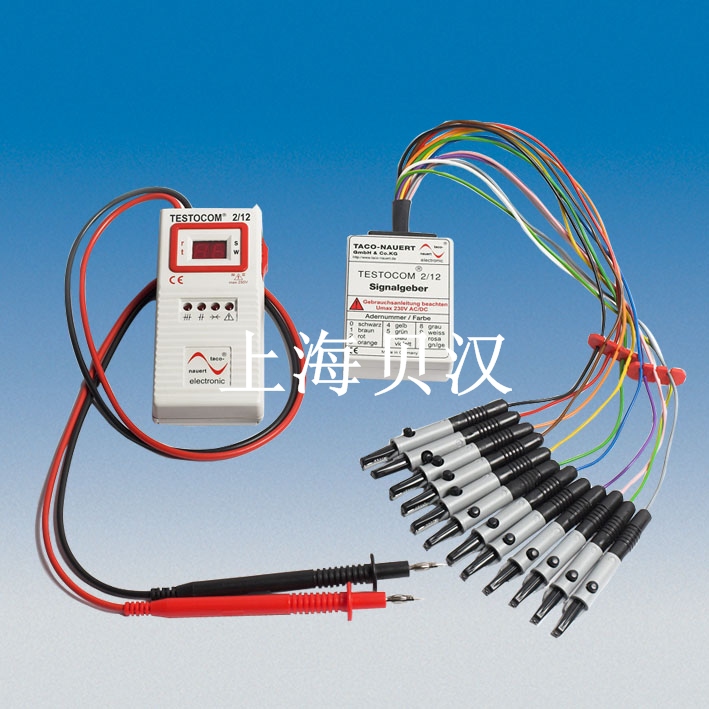

◇整套仪器由一个发射器和一个接收器组成（标配）
◇电线识别、对线，应用于一束电线或多根电线的区分，线缆最长距离达10公里以上
◇不需要基准电线，一次可对线12根线缆。
◇可判断导线间是否短路或断路
◇接收器数码显示对应的电缆编号，及显示电缆的短路与断路
◇接收器同时也是一个通断检测器，带蜂鸣声报警，可用于测量电线是否导通
◇使用方便，只需将发射器的12个鳄鱼夹分别夹住电缆一端，再用接收器的两个表笔分别接触电缆另端的12个结点，就能从接收器上看到对应的线缆编码。
◇结构小巧，方便携带，只需单人即可完成操作
◇发射器由接收器供电
对线应用举例：
在某一建筑物内，有一束电线共12根，全部为白色，线的一端在一楼，另端在30楼。某工程师在30楼查找线缆时遇到困惑，无法确定究竟那根是他需要找的线缆。然后他使用了2/12对线器，将发射器的12个鳄鱼夹分别夹住在一楼的12根线头，再到30楼用接收器的两个表笔分别接触12根线头，接收器的数码显示立即告诉他每根线的编号，自然也就方便的找到了他所需要的那根线缆。在此过程中，根据接收器的数码显示，他还意外发现了某两根线缆之间发生了短路，最终非但找到了所需的线缆，还排除了故障。且一个人就完成了操作。
技术参数：
|
显示
|
LED数字显示
|
|
最大线阻
|
约800Ω
|
|
被测线最长距离
线缆越粗距离越长
|
10km/0.6mm线规
|
|
仪器供电
|
1节9V电池， IEC 6LR61
|
|
发射器/接收器尺寸
|
约59×79×15mm
|
|
发射器/接收器重量
|
约300g
|
标准配置：
1个发射器
1个接收器
1节9V电池IEC 6LR61
德文使用手册和中文简要操作手册
产品演示图
产品演示图
