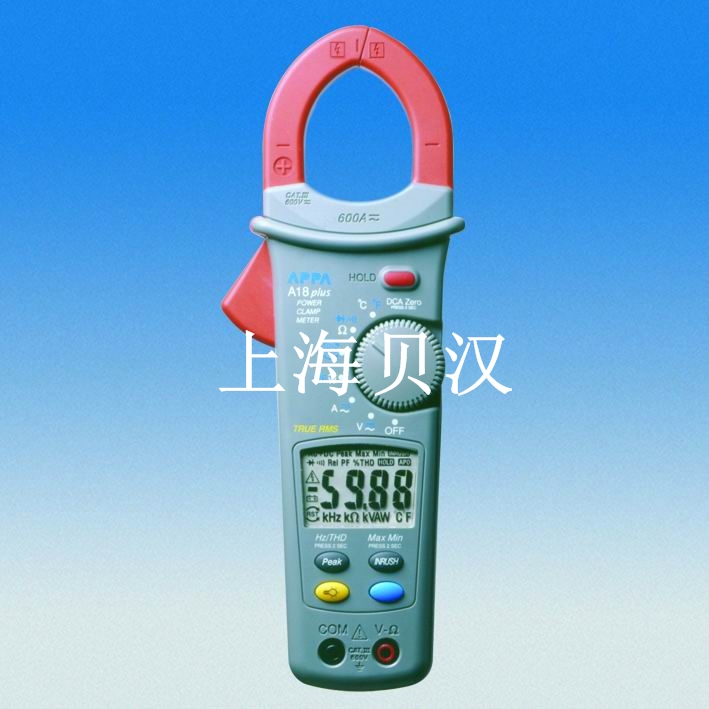

A18Plus功率钳形表
型 号：A18Plus
APPA钳型功率表A18Plus
RMS真有效值测量
可测量功率、功率因素、电压、电流、电阻等众多参数
详细介绍
|
产品视频演示
|
同类产品选型
|
Digital Power Measurement Clamp
RMS真有效值钳型功率表
产品型号：A18Plus
本产品可替代Seaward Solar Power Clamp，诊断光伏逆变器性能
功能与特点：
RMS真有效值钳型功率表
产品型号：A18Plus
本产品可替代Seaward Solar Power Clamp，诊断光伏逆变器性能
功能与特点：
◇3 5/6位液晶显示 最大显示5999，背景灯光
◇功率以及功率因数测量
◇合计谐波失真度测量，最高达25次谐波
◇功率以及功率因数测量
◇合计谐波失真度测量，最高达25次谐波
◇真有效值电压、电流测量功能
◇交直流自动分辩功能
◇A18Plus功率钳形表具有数据保留功能
◇最大最小值功能
◇峰值保持功能
◇浪涌电流测量
◇直流电流档归零功能
◇频率测量
◇相位测量
◇温度测量
◇电阻、连续性及二极管测试
◇自动关机功能
技术参数：
|
交流电压
|
量程
|
60.00V，600.0V，1000V
|
|
最小分辨率
|
10mV
|
|
|
基本精度
|
±(1.0%+5d)
|
|
|
频率范围
|
50Hz~500Hz
|
|
|
直流电压
|
量程
|
60.00V，600.0V，1000V
|
|
最小分辨率
|
10mV
|
|
|
基本精度
|
±(1.0%+5d)
|
|
|
交流电流
|
量程
|
600.0A
|
|
分辨率
|
0.1A
|
|
|
精度
|
±(1.9%+5d)
|
|
|
直流电流
|
量程
|
600.0A
|
|
分辨率
|
0.1A
|
|
|
精度
|
±(1.5%+5d)
|
|
|
功率
|
量程
|
4KW~450KW
|
|
分辨率
|
1W
|
|
|
精度
|
±(2.5%+5d) （交流电流＋交流电压）
|
|
|
功率因素
|
量程
|
-1.00~1.00
|
|
分辨率
|
0.01
|
|
|
精度
|
±3°
|
|
|
合计谐波失真
|
量程
|
0.1%~1.00%
|
|
分辨率
|
0.10％
|
|
|
精度
|
±(3.0%+10d)
|
|
|
电阻
|
量程
|
600.0Ω，6KΩ，20KΩ
|
|
最小分辨率
|
0.1Ω
|
|
|
基本精度
|
±(1.0%+5d)
|
|
|
通断测试
|
<30Ω
|
|
|
二极管测试
|
断路电压
|
最大 3.3V
|
|
频率
|
量程
|
20Hz~4KHz
|
|
分辨率
|
0.1Hz
|
|
|
精度
|
±(0.1%+5d)
|
|
|
灵敏度
|
交流电流5A 交流电压5V
|
|
|
温度
|
量程
|
-50℃~1000℃/-122℉~1832℉
|
|
分辨率
|
0.1℃/1℉
|
|
|
精度
|
±(1.0%+3℃)
|
|
|
超载保护
|
CATⅢ 600V CATⅡ 1000V
|
|
基本信息：
|
取样速度
|
3次/秒
|
|
超载指示
|
“OL”或“－OL”
|
|
低电池指示
|
电池符号
|
|
自动关机
|
约10分钟
|
|
工作温湿度
|
0℃～50℃（≤80％湿度）
|
|
储存温湿度
|
-20℃～60℃（小于80％湿度）
|
|
温度漂移系数
|
0.15×（精度）/℃，（<18℃或>28℃）
|
|
安全标准
|
IEC61010/ UL3111
|
|
被测电缆直径
|
35mm直径（750MCM线规）
|
|
最大钳夹打开尺寸
|
45mm
|
|
电源
|
一节9V碱性电池（IEC6F22）
|
|
电池寿命
|
约50小时（碱性电池）
|
|
仪器尺寸
|
78×235×51 mm
|
|
重量
|
380g
|
|
基本配置
|
主机，测试表笔线，电池（已安装），使用手册，便携包
|
有关真有效值测量/峰值因数：
真有效值测量
传统的电流钳表测量的都是平均值，所以只适用于测量直流电流/电压以及正弦波的交流电流/电压
如果交流电流/电压不是正弦波的，比如由于相位控制引起失真，就必须进行真有效值测量
A18Plus数字功率钳表就适用于测量真有效值
峰值因数
峰值因数是信号的峰值和真有效值之比
下表显示了A18Plus钳表的真有效值测量和普通钳表的平均值测量的比较
|
波形
|
正弦波
|
方波
|
三角波
|
半正弦波
|
|
有效值
|
100A
|
100A
|
100A
|
100A
|
|
平均值
|
90A
|
100A
|
87A
|
64A
|
|
普通钳表显示/异常
|
100A/0％
|
111A/11％
|
96A/-4％
|
70A/-30％
|
|
A18Plus钳表显示/异常
|
100A/0％
|
100A/0％
|
100A/0％
|
100A/0％
|
|
峰值因数ξ
|
1.414
|
1
|
1.73
|
2
|
|
A18Plus钳表的异常/ξ≥1…10
|
0％
|
0.5…6％
|
0.5…6％
|
0.5…6％
|
