3000型电缆长度仪

产品型号:2005

简要操作指南

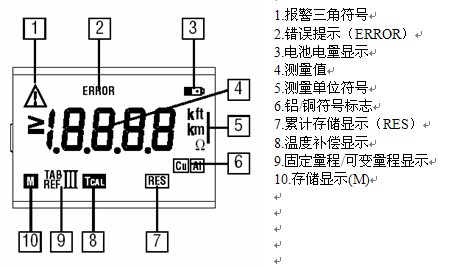

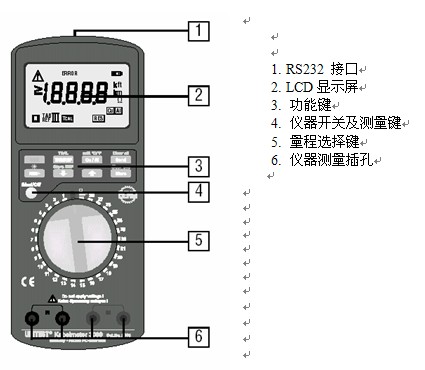

显示屏和仪表面板说明:





特别注明:本仪器不能测量带电电缆,如有违反,损坏仪器概不负责。
该仪器不能测量太短的电缆(只有很细的通讯电缆才能测量),通常电力电缆需20m以上;因仪器显示电缆直线距离,所以绞线无法直接测量,只能采用可变量程方式测量。

1. 安装电池:拧开仪器背面上方电池盒螺钉,拉出电池盒,放入9V电池(上方负极)。
2. 开机:按住Start/Off键1妙钟。
3. 量程选择:按TAB/REF键,选择TABⅠ,并将旋钮拨到10(1.5mm2)位置
4. 铜铝线材单位选择:按CU/AL键,请选择Cu(铜)。
5. 仪器校准:因温度对电缆长度测量影响较大,所以在校准或测量时必须进行仪器的温度补偿。连接15m标准校准电缆,同时按下Shift和TAB/REF键进行温度补偿,松手后显示屏下方出现“Tcal”,补偿完成。按下Start/Off键,仪器显示校准电缆读数为15m±2%,校准完成。再次按下Shift和TAB/REF键,可取消温度补偿。
6. 对于已知电缆截面,并与仪器刻度能对应的电缆(参阅卡片),按TAB/REF键,选择固定量程:TAB I或TAB II
7. 将旋钮拨至对应截面量程(参阅卡片)
8. 需将电缆与仪器同时放置约10分钟。
9. 插入表笔线至仪器插孔,连接电缆的两端。
10. 同时按下Shift和TAB/REF键,进行温度补偿,显示屏下方出现“Tcal”,补偿完成。
(对于测量精度要求不高的时候,该步可省略)
11. 按Start/Off键,“嘟”的一声开始测量,显示电缆长度的读数,测量完成。
12. 对于未知截面的电缆,或与仪器刻度不能对应的电缆,或要求测量精度高的用户,请选择可变量程:按TAB/REF键,选择可变量程REF I或REF II 或REF Ⅲ,屏幕显示100m,你可以选择其中任意一项REF。
13. 然后将旋钮拨至任意一刻度,只要方便你记忆即可。请你记下REF位置及旋钮刻度位置到卡片。
14. 截取被测电缆50至100m作为基准电缆,连接仪器到电缆的两端,用“↑”和“↓”键设定基准电缆已知的长度值,如100米或50米。同时按下“Shift”和“↓”键,“嘀”的一声保存该可变量程,该档位就变成固定量程了。以后测量该类电缆,只需放到该档位,方法同固定量程。(较细的通讯电缆可适当短些如10-20m)


2005电缆长度仪自校准方法


20052006的比较

2005
2006
测量方式
测量电缆的两端
或测量电缆的一端(另端短接)
测量电缆的一端(需两股以上电缆)
电缆长度测量
电缆故障距离测量

电阻/通断测量
电缆横截面测量

仪器校准功能

温度补偿功能

存储功能
精度比较
±(2%读数+5字)
高于2006
±(2%读数+3m)
 低于2005
测量距离
最长20km
最长2km
