RBB系列五位六位十进制电阻箱

型 号:RBB系列
价 格:0元

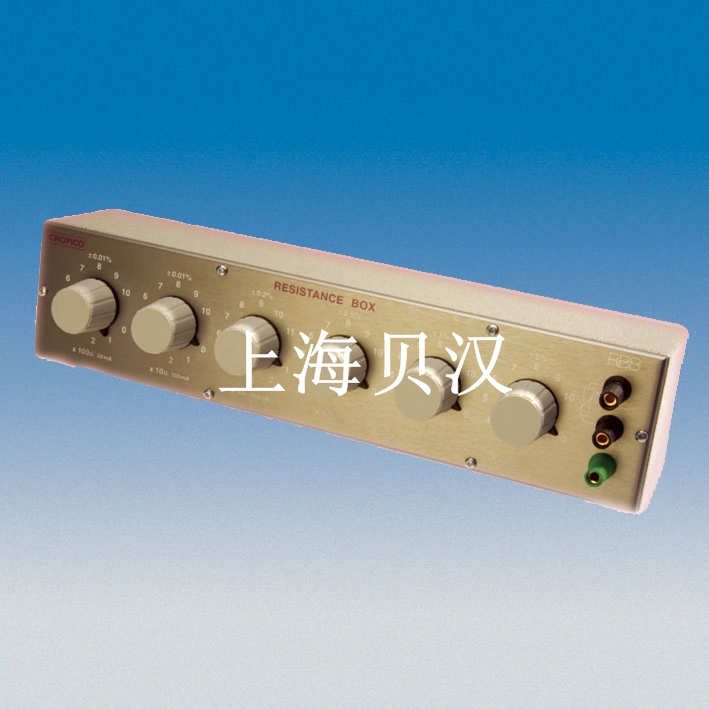

Cropico RBB系列十进制电阻箱
RBB5系列为五位十进制电阻箱
RBB6系列为六位十进制电阻箱
最小分辨率达到0.001Ω
 详细介绍
产品视频演示



Resistance Decades & Standards
High Accuracy Decade Boxes With Versatile Wide Ohm Range

Cropico RBB Series

宽量程高精密十进制电阻箱

产品型号:
RBB5-B/RBB5-C/RBB5-D/RBB5-E/RBB5-F(五位十进制电阻箱)
RBB6-B/RBB6-C/RBB6-D/RBB6-E/RBB6-F(六位十进制电阻箱)

功能与特点:
◇高精密十进制电阻箱
◇宽量程十进制电阻箱,最小分辨率0.001Ω,最大电阻超过11MΩ
◇可选5位、6位
◇最高分辨率达到0.001Ω
◇最大电流达2000mA
◇小巧轻质的金属外壳
◇运用Waidner Wolf技术来消除开关旋钮的接触电阻的误差,以达到极高的精确度
◇长期超稳定性:± 20ppm/年
◇精良的制造工艺,从而可以忽略热电动势的影响


电阻箱选型:
位置
RBB5
RBB6
十进位
精度
最大工作电流
B
C
D
E
F
B
C
D
E
F
0.001Ω









10×0.001Ω
±2%
2000mA
0.01Ω







10×0.01Ω
±1%
2000mA
0.1Ω





10×0.1Ω
±0.5%
2000mA



10×1Ω
±0.2%
600mA
10Ω

10×10Ω
±0.01%
200mA
100Ω
10×100Ω
±0.01%
60mA
1kΩ


10×1kΩ
±0.01%
20mA
10kΩ




10×10kΩ
±0.01%
6mA
100kΩ






10×100kΩ
±0.01%
2mA
1MΩ








10×1MΩ
±0.05%
0.3mA


型号
档位数
总电阻值
计算公式
分辨率
残余电阻
RBB5-B
5位
1112.1Ω
10×100+10×10+11×1+10×0.1+10×0.01=1112.1Ω
0.01Ω
RBB5-C
11111Ω
10×1k×10×100+10×10+10×1+10×0.1=11111Ω
0.1Ω
0.012Ω
RBB5-D
111110Ω
10×10k+10×1k+10×100+10×10+10×1=111110Ω
01Ω
0.012Ω
RBB5-E
1.1111MΩ
10×100k+10×10k+10×1k+10×100+10×10=1.1111MΩ
10Ω
0.012Ω
RBB5-F
11.111MΩ
10×1000k+10×100k+10×10k+10×1k+10×100=11.111MΩ
100Ω
0.012Ω
RBB6-B
6位
1112.11Ω
10×100+10×10+11×1+10×0.1+10×0.01+10×0.001=1112.11Ω
0.001Ω
RBB6-C
11112.1Ω
10×1k×10×100+10×10+11×1+10×0.1+10×0.01=11112.1Ω
0.01Ω
RBB6-D
111111Ω
10×10k+10×1k+10×100+10×10+10×1+10×0.1=111111Ω
0.1Ω
0.013Ω
RBB6-E
1.11111MΩ
10×100k+10×10k+10×1k+10×100+10×10+10×1=1.11111MΩ
01Ω
0.013Ω
RBB6-F
11.1111 MΩ
10×1000k+10×100k+10×10k+10×1k+10×100+10×10=11.1111 MΩ
10Ω
0.013Ω
技术参数:
电阻器
温度系数
±3ppm / +20℃到+ 85℃
±5ppm / -55℃到+125℃
0.1, 0.01, 0.001 档位旋钮:10ppm/℃
满负载稳定性
±35ppm/10 000 小时
±50ppm/26 000 小时
无负载稳定性
±25ppm/10 000 小时
±35ppm/26 000 小时
温度范围
-50℃ 到 +125℃
额定功率
0.33 瓦特 (在+85℃)
0.25 瓦特 (在+110℃)
最大连续工作电压
70V DC / 33Vrms
噪音
实际上为非可测量的:<1.5µV
热电动势
<0.4µV
尺寸
350×100×80mm
重量
RBB5型:0.5kg
RBB6型:0.6kg
开关
外壳材料
金色黄铜板
旋钮接触电阻
5 mΩ
档位间绝缘电阻
所有档位之间:10GΩ
绝缘试验电压
1kV

标准配置:
1个十进制电阻箱
1套中英文使用手册
1份出厂校验报告
